サブウーハーを組み込む

ヤマハのデジタルアンプの活用方法を

考えていましたが、フルレンジスピーカー

に、サブウーハーを組み込むことにしま

した。ユニットは、コストの安いことを重視

しまして、コイズミ無線のセール品

FOSTER  C160L09-1511

にしました。箱は、別に作るとまた場所を

とるので、現状の箱の側面に取付ます。

従って、ウーハーは、２本です。

安物でも、２本付ければなんとかなるで

しょう．．

コーン紙が、薄く緑がかってレトロな感じです。

側面に穴を開けて、取り付けます。

こんなようなスピーカーをホームセンター

で見かけたことがあります。

穴開けは、自在錐を使います。

キリの高速回転は、少しおっかない

ですが、手ノコに比べてあっという間に

作業が終わります。

ウーハー用のスピーカー端子を付けます。

２台完了です。

後日、スピーカーネットを自作してみました。

デジタルアンプキット

某雑誌付録のチャンネルデバイダーを購入しよう

かと画策しているのですが、そうするとアンプが、

２台必要になってきます。

付録並みの低コストでアンプをどうにかしようと考え

ていたところ、ありました．．．

ヤフオクで出ていたNFJデジタルアンプキットです。

ヤマハのチップを使用しています。

久々の半田付け作業。部品点数は少ないです。

しかし、老眼の為、手元が定まりません。

最初コテの調子が悪かったりして、３時間ぐらい

かかりました。何か半田ののりが怪しいところも

あります。

このキットには、別売りで、ケースもあります。

すごく安いのですが、すばらいケースだと思います。

自作したらこうはいきません。

 さて、音出し（ヘッドホンで確認）してみたところ、

いかにも接点不良ぽい、ノイズが．．．

あ．．．これは、はまっちゃうなと思いながら、

半田付けの怪しいところを、再度、半田付け

してみました。

適当でしたが、何とか聴けるレベルになりました。

ホワイトノイズも少しありますが、このアンプの

性能でしょう。スピーカーで聴く分には全く問題

ないです。

ヤマハのチップのおかげかと思いますが、低コスト

でこれだけの音が出れば良いと思います。発熱も

全く感じません。

こうなると、今迄使っているアンプが、

 ONKYO A-973

我が家の高級オーディオに昇格です。

後日、もう１台組立ました。

今度は１時間半ぐらいで作りました。

しかし、またもやノイズが．．．．

また、適当な再半田で落ち着きました。

若干１台目のほうが、ノイズ低めで良い感じです。

２台目のほうが、半田付けはキレイにできたと

思ったのですが．．．

ところで、今回は、こちらのスピーカー↓を
どうにかしようと思ってのことだったのですが、

 アンプのテスト試聴をしているうちに、中高音は
今の状態で不足がないなと．．．

8ｃｍTangBandのフルレンジ＋ツィーター

足りないのは低音。今のスピーカーをチャンデバで
分割しても何も変わらないかと。

また、サブウーファーかな．．．




AirMac Express iPod Touch AirPlay で格闘

中古のAirMacExpressを入手しました。

設定は非常に簡単です。

実現したいネットワーク図はこちら↓

 AirMacExpressを無線LANを内臓した
PCの近くに置いて、PCで 設定ユーティリティ
を起動すると、すぐにAirMacExpressを認識
してくれます。 既存の無線親機にワイヤレスで
接続するようにSSID、パスワードを入れます。

有線LANのPCでiTunesを起動すると、AirPlayの
アイコンが表示されるようになりますので、
AirMacExpressをクリックすると、音楽が1Fの
アンプにつないだスピーカーから流れるように
なりました。


これは便利で設定も楽勝！と思った矢先、

今度は、iPodから「ミュージック」を起動すると、
AirPlayのアイコンが出ました。PCと同じと
思い、AirMacExpressをタッチすると、
 ２～３秒だけ音楽が 1Fのアンプにつないだ
スピーカーから流れて、すぐに音が消えてしまい
ます。

なんじゃ、こりゃ？　
ここから延々と設定地獄が始まりました。

ネットで調べると、よくAirPlayのアイコンが
出ない、というのがあるんですが、iPodには
ちゃんとAirPlayのアイコンが出てます。

見た目は何ら問題ないように見えるのですが、
スピーカーからは無音。PCからのiTunesから
は間違いなく音がでます。

この中途半端な状況に、いろいろと判断を
狂わされました。

 迷うこと数日、諦め掛けたとき．．．
iPodをルータに近づけた（隣に置いた）ら、
スピーカーから音が出ました。


どうも無線の電波強度の不足（全然足りない訳では
なく、微妙？に不足）が原因のようでした。

しかも同じような場所から、AirMacExpressは大丈夫
で、iPodtouchはNGという状態。

 2Fから1Fまで有線LANがきてないので、無線で
やろうとしたのですが、無理なようでした。

しかたが無いので屋根裏をはいずりまわり、天井に
汚い穴を開けて、なんとかLANケーブルを
延ばしました。そして余っていた無線LAN親機を
1Fに設置してなんとか使えるようになりました↓

この手の機器は、設定がうまくいかなくても
動くまでの作業課程をある程度楽しめる人
でないときついと思います。

しかし今回は、真夏の天井裏作業がサウナ
みたいでしんどかったです。

2Fルータ　網棚の下から

１F無線LAN親機

AirMac & スピーカー

AirMacのLANケーブルはLANの拡張機能
でTVに接続

アンプは安価なデジアン（サイズ）


音質は非常にクリアです。壮年の聴覚では
何ら問題無し。むしろ高級オーディオの音。

サブウーハー

オークションでヤマハのサブウーハー

YST-SW45を入手しました。
目的はリビングでipodとテレビ音声を
聴く為です。
品物が届いてすぐサランネットをはずして
みました。スピーカーユニットもまあまあ
きれいでした。

 エンクロージャーも磨いて
きれいになりました。
少々キズもありますが、
問題無しです。

サランネットも小さな穴が２箇所ほど
ありますが、無視出来る程度でした。

 アンプにサブウーハーアウト端子が
無いので、スピーカーケーブルで
接続します。各端子の汚れ・劣化の
感じから、前オーナーは、サブウーハー
アウトのモノだけ、使用しているようでした。

 テレビを載せている棚の一部に収納
しました。音出しもOKです。
中古でしたが、当たりでした。
もともと使っているメインのスピーカーが
小型サイズで、低音はほとんど出なかった
為、サブウーハーが活躍しそうです。

サブウーハーは、それだけでは、モコモコした
音ですが、曲によってメインスピーカーとよく
ハモってくれます。
なんだかズレると、何じゃコリャ状態です。
これは以前の自作サブウーハーで体験
済み。

ハイカット周波数とレベルが簡単に
調整出来るので便利です。

ＰａｒｃＡｕｄｉｏ DCU-F081PP

また、箱を作ってしまいました。

ユニットは、ＰａｒｃＡｕｄｉｏの入門用との

位置付けのDCU-F081PPです。

板は以前の余ったものパイン集成材を使用。
背面は、ＭＤＦで作りました。
一部手ノコ切断の為、精度は悪いです。
箱の大きさは推奨箱の容量に近いものに
しました。

塗装はジェルカラーニス（マホガニー）と透明ニス
で仕上げました。箱の中の黒いものは、不織布を
貼り付けてあります。

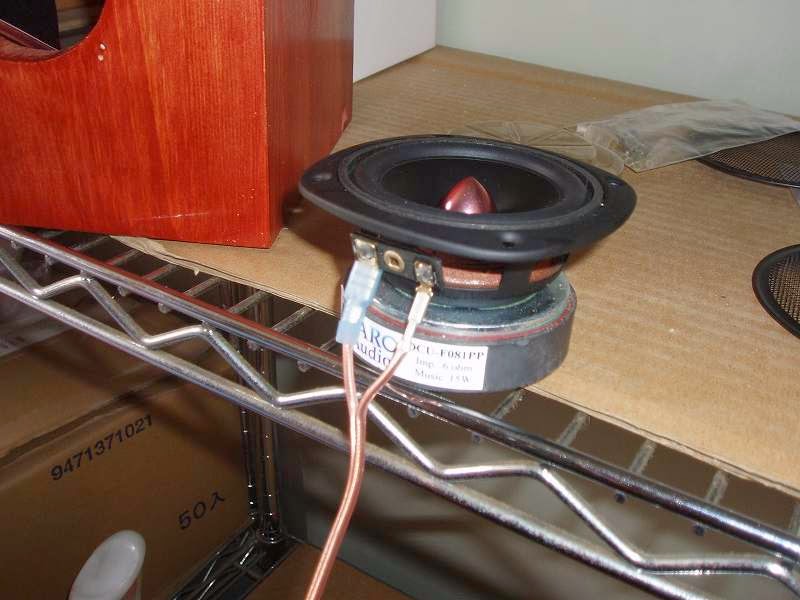

ファストン端子は、サイズ・中と小を購入したの

ですが、大と小でないとダメでした。

仕様書を見ても ファストン端子のサイズまでは

わかりません。

 箱のユニット取付穴は、ユニットの端子部分が

ひっかかるので、少し変形加工が必要です。

いつもスピーカーグリルで悩みます。

得意の１００円ショップの天ぷらすくいの網
です。本当はグリル無しがいいのですが、
狭い住宅事情の為、いつぶつけるか
わかりません。

見た目の好みで背面バスレフです。
バスレフポートはサランラップの芯です。

さて、どんな音がするのか．．．

それから１週間後、音出し

 高音　・・・　非常に良く出てます。
おじさんには、ツイーターはいらない、です

低音　・・・　高域が出てる分、不足を感じます。
いつも、使っているサブウーハーＯＮで解決。

小型の自作スピーカーのお供は、やはり
サブウーハーですね。箱をちょっとやそっと
作り込むよりサブウーハーの効果大です。
